オームの法則(Ohm’s Law)は、V（電圧）＝I（電流）ｘＲ（抵抗）であらわされます。ここでは、ESP32のＡＤ端子に乾電池と抵抗を使って、電圧と抵抗の関係を調べてみたいと思います。

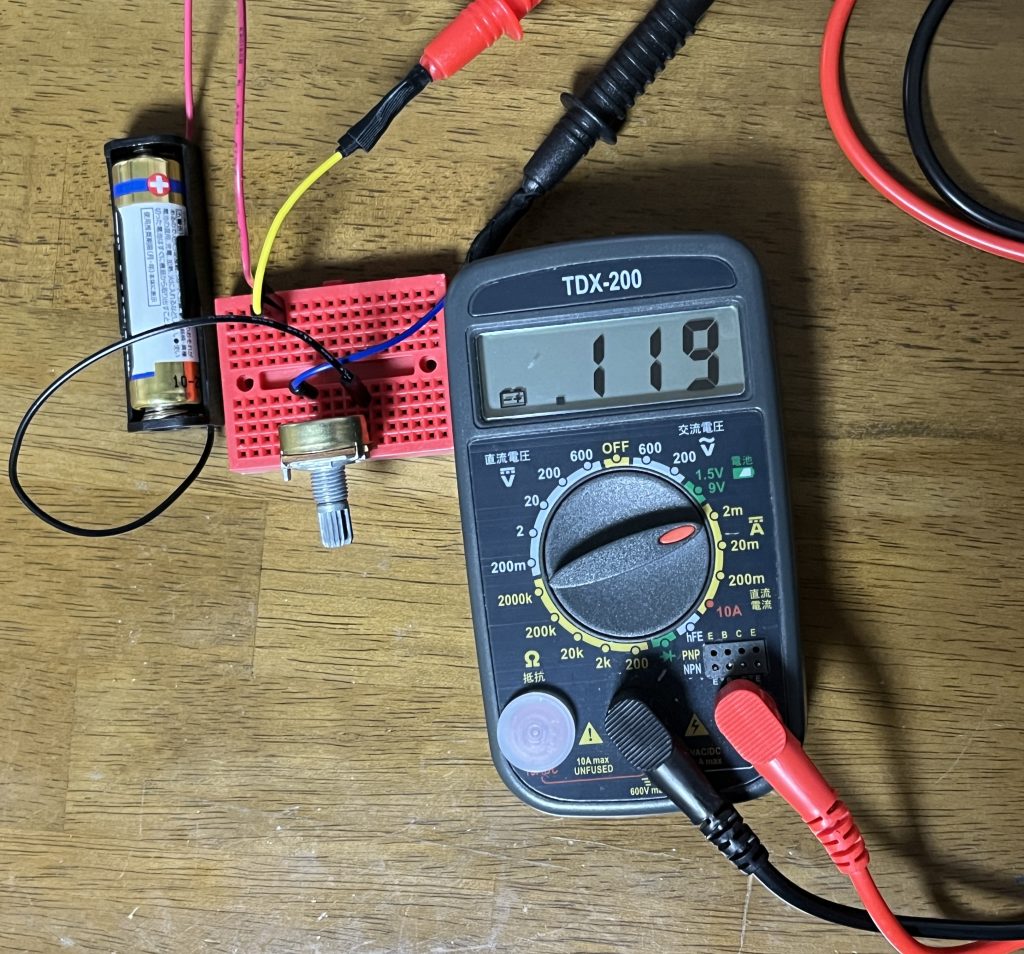

１．左のように、単三乾電池（1.5V）と可変抵抗（10kΩ）で回路をつくり、テスターを直列にいれて、電流を図ってみました。すると、テスターの表示のように、1.19mVでした。

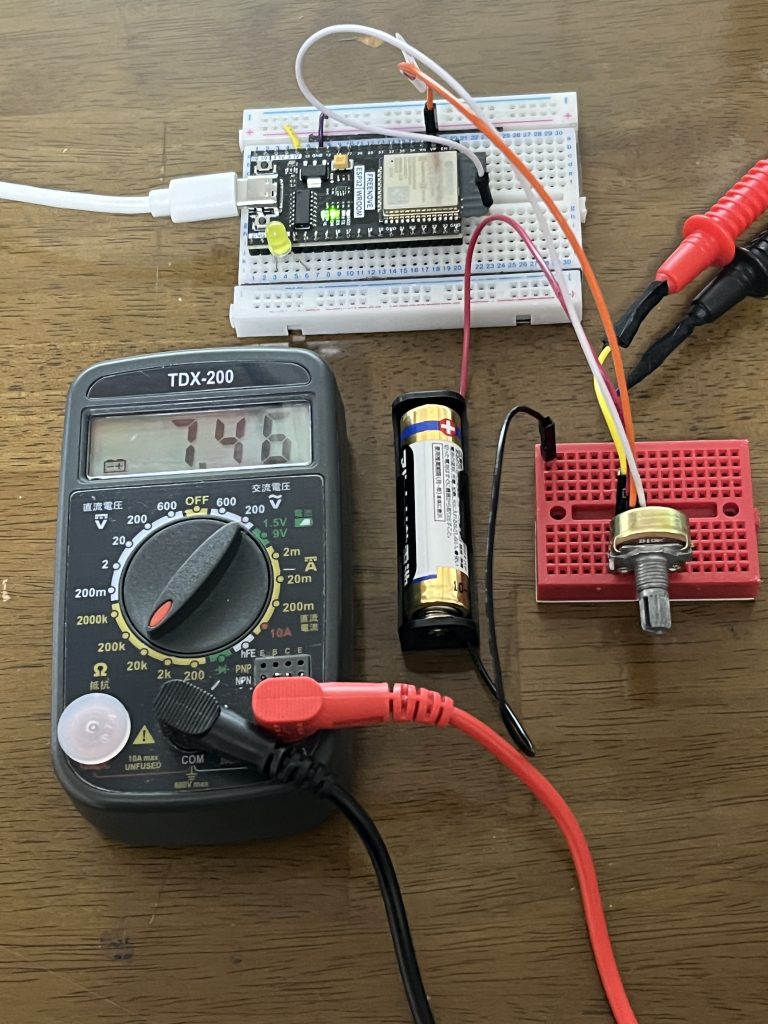

２．ESP32のAD端子（３６ピン）とグランドに可変抵抗(10kΩ）からとった電圧を入力しました。これで、抵抗を変化させたときの電圧を図ることができます。

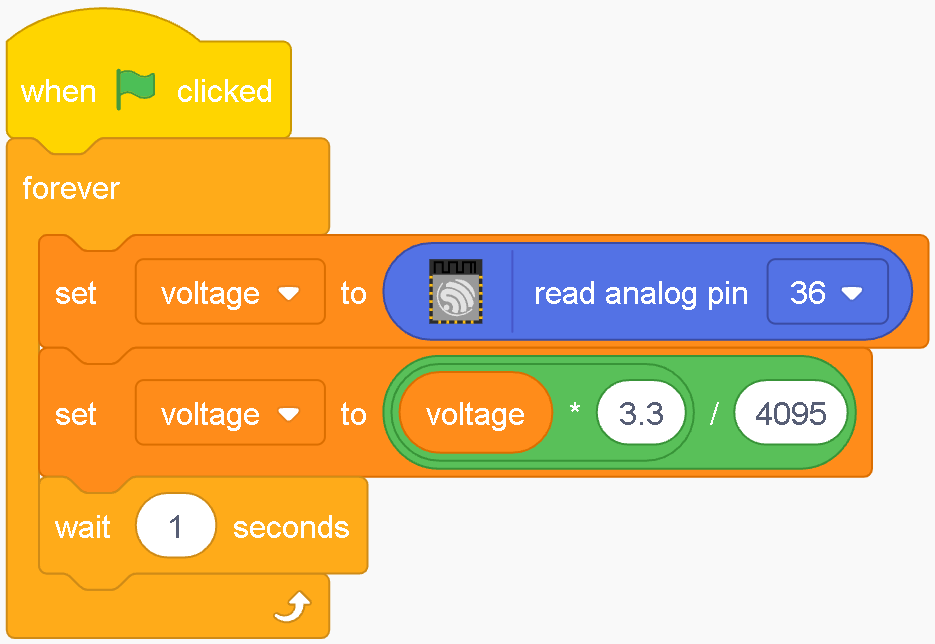

３．電圧を図るためのコードをブロックコーディングができるPictoBloxで作ってみました。．電圧はESP32のAD端子（３６ピン）から入力します。他方はグランドに接続します。1秒ごとに36ピンに入力された電圧が計測できます。ただし、ここでは、入力の値が12ビット（0－4095の4096段階）表示されます。ESP32では、0Vから3.3Vが0から4095で表示されるので、電圧に変換するためには、36ピンの値を4095で割って、3.3Vかけて変換することになります。この値を1秒ごとに計測しました。電圧はvoltageであらわされるので、valuable(変数）の項目で、ボックスにチェックをいれると、画面の右のほうにvoltageの値が表示されます。

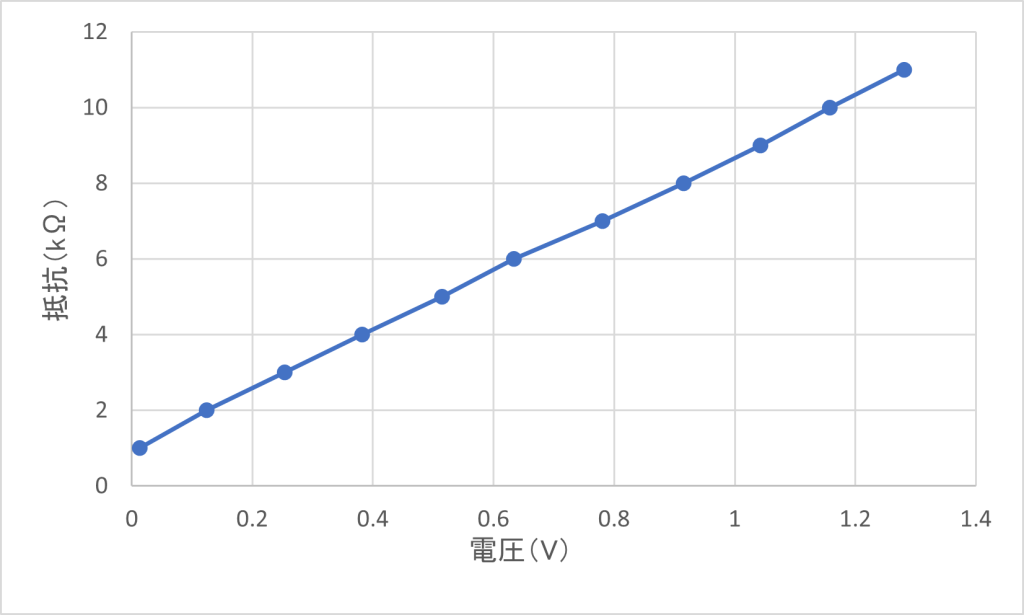

４．可変抵抗の値をテスターで調べて、1kΩずつあげながら、電圧（voltage)の値を調べていきました。それをプロットしたのが、左のグラフになります。電圧（V）と抵抗（kΩ）の関係が直線的にあることがわかります。この直線の傾きは、kΩ/V、つまり電流（I)を表します。

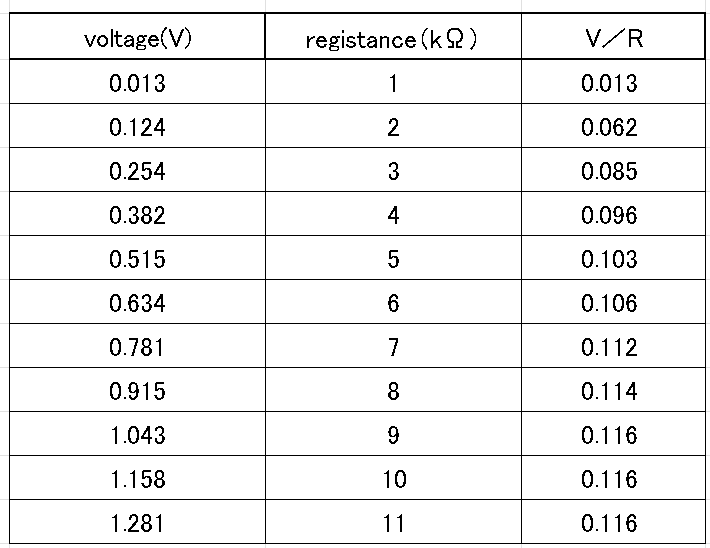

５．実際の数値としてのデータは左のようになります。そこで、電流（I)の値（V/R）をそれぞれの抵抗と電圧から求めてみると、表の右端のようにだいたい0.11mAであることがわかります。これは、１．で調べた電流と一致しているのがわかります。このように、回路では、V＝IRの関係が成り立っているのがわかります。
