1.計測回路の製作

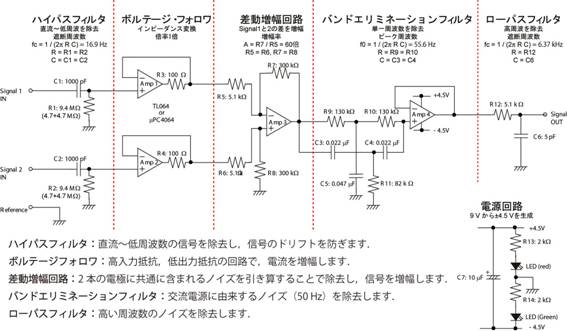

図１．計測回路の回路図

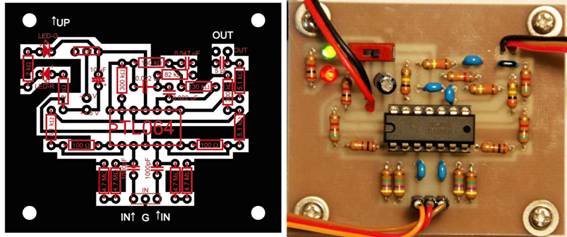

図2．基板のデザイン（左）と部品の実装例（右）
2.筋電位の計測
昆虫のもつ筋肉でも最も大きい飛翔筋（翅を動かす筋肉）の筋電位を計測します．カイコガの胸部の背面には，背縦走筋（DLM: Dorsal longitudinal muscle）と呼ばれる巨大な翅打ち下ろし筋があります．そのため，胸部背面の中央近くに深さ5 mm 以内で電極を刺入すれば，必ず計測できます．手順は以下の通りです．

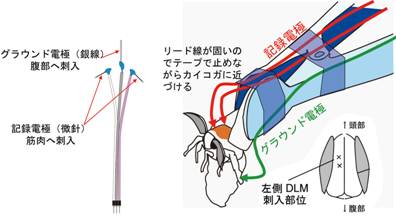

図3．使用する電極（左）と，カイコガへの刺入方法
1) 背中の鱗粉を，湿らせたティッシュ等で十分にはがす（茶色いクチクラが見えるくらい）．
2) 洗濯ばさみで，左右の前翅，後翅を同時にはさみ，スタンドに固定する．
3) 脚に丸めたティッシュ等を当てて休ませる．
4) 電極のリード線をテープでスタンド・洗濯ばさみに固定しながら，電極をカイコガの背部から近づける（図3）．
5）グラウンド電極を腹部に深く刺入する（先端を斜めに切っておく）．
6）右下図・次項を参照して記録電極を深さ２ｍｍ程度刺入する（事前に深さの目印をつけておく）．
7）電極のコネクタを計測回路に接続，出力端子をオシロスコープ等へ接続．
8）計測回路のスイッチを入れ，オシロスコープ等で波形を観察．
9）脚に持たせたティッシュを取り除き，周期的な筋電位を観察する（図4）．
図4．計測の様子（左）とDLMの筋電位
